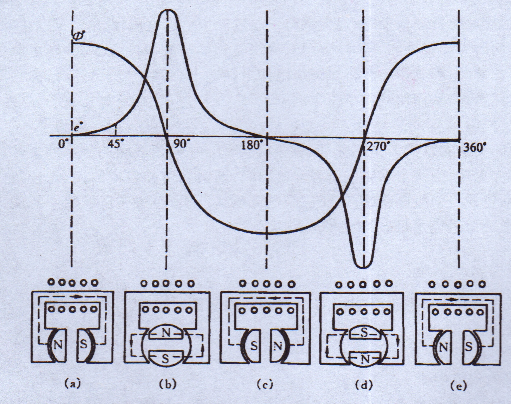

汽油發電機內磁極回轉式磁電機是利用磁鐵（內轉子）旋轉時磁力線的變化，使繞組（線圈）產生感應電勢的。如圖4-5所示，圖中，(b)，(c)，(d)，(e)分別表示磁極的轉動角度，φ⁰表示通過初、次級繞組的磁力線變化曲線，e⁰表示初、次級繞組的感應電勢變化曲線。

    (1)初次級繞組磁力線的變化及感應電動勢的產生。汽油發電機內曲軸帶著磁鐵在高壓線圈極掌內按順時針方向回轉時，通過高壓線圈鐵心的磁力線數量將隨磁極轉動的角度而變化。

    當汽油發電機的磁鐵轉0⁰位置時，磁極與兩極掌平行，通過高壓線圈的磁力線多，但磁力線的變化量?。ㄚ吔?/span>0），初、次級繞組產生的感應電動勢小（也為0），如圖4-5(a)所示。
